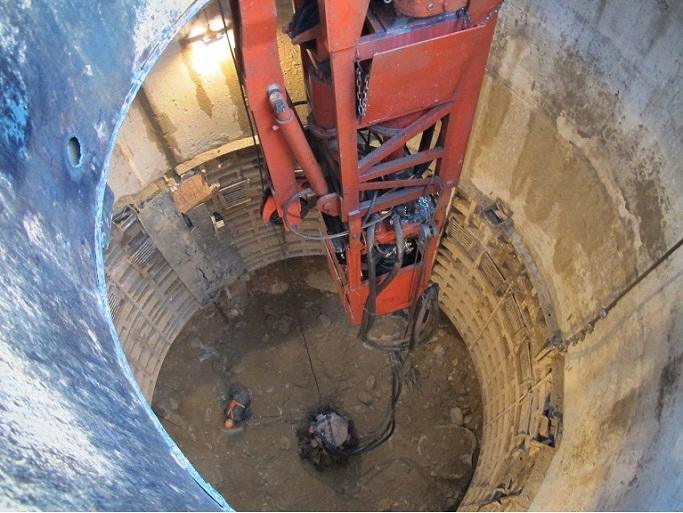

凿井中心回转式装岩机是一种大斗容抓岩机，它直接固定在凿井吊盘上，以压风作为动力，该设备具有使用范围广、适应性强、设备利用率高、动力单一、结构紧凑、占用井筒面积不大，便于井筒布置、安全可靠、操作灵活、维护方便等优点，目前在矿山凿井工程中得到了普遍的使用。该机由抓斗、提升机构、回转机构、变幅机构、支撑系统和机架等部件组成，见图6-9。1.抓斗由抓片、拉杆、耳盘、气缸和配气阀等部件组成。抓片的一端与活塞杆下端铰接，腰部孔通过拉杆与耳盘铰接。司机控制气缸顶端的配气阀，使活塞上下往复运动，致使活塞杆下端牵动八块抓片张合抓取岩石。凿井中心回转式装岩机由气动机、减速器、卷筒、制动器和绳轮机构组成。悬吊抓斗的钢丝绳一端固定在臂杆上，另一端经动滑轮引入臂杆两端的定滑轮，并通过机架导向轮缠至卷筒。司机控制气阀，气动机带动卷筒正转或反转以升降抓斗。制动器与气动机同步动作，当气动机经操纵阀引入压气时，同时接通制动阀气缸松开制动带，卷筒开始转动。反之，当气动机停止工作时，制动带借弹簧张力张紧而制动。除绳轮机构外，整个提升机构安装在回转盘以上的机架上，并设有防水保护罩。3.回转机构：中心回转式装岩机由气动机、蜗轮蜗杆减速器、万向接头、小齿轮、回转座（内装与小齿轮相啮合的内齿圈）组成。当气动机径操纵阀给气转动时，驱动减速器，通过万向接头带动小齿轮，使其在大齿圈内既自转又公转，以实现整机作360°回转，可使抓斗在工作面任意角度工作。回转座底盘固定在吊盘的钢梁上，回转座防水罩顶端设有回转接头，保证中心回转式装岩机回转时不间断地供应压气。4.变幅机构：凿井中心回转式装岩机由大气缸、增压油缸、两个推力油缸和臂杆组成。大气缸和增压油缸通过一根共用的活塞杆联成一体，活塞杆两端分别装有配气阀和控油阀，由于活塞杆两端的活塞面积大小不同，使增压油缸内的油压增至6.4MPa。增压油缸通过控制阀向铰接在机架与臂杆之间的两个推力油缸供油，推动活塞向上顶起臂杆变幅。打开配气阀，增压油缸内液压随之递减，油液自推力油缸返回增压油缸，臂杆靠自重下降收拢臂杆。5.固定装置：凿井中心回转式装岩机由液压千斤顶、手动螺旋千斤顶和液压泵站组成。此装置用以固定吊盘，保证机器运转时盘体不致晃动。使用时，先用螺旋千斤顶调整吊盘中心，然后用液压千斤顶撑紧井帮。螺旋与液压千斤顶要对称布置。6.机架：凿井中心回转式装岩机的机架为焊接箱形结构，下部设司机室。司机室的四根立柱为空腔管柱，兼作压气管路，室内装有操纵阀和气压表，用于控制整机运转。
